色欲av无码免费精品,免费看小12萝裸体视频国产,一级a一级a免费看视频

分享：起毛起球形成原因及檢測(cè)方法

2019-09-12 09:27:01

1.起毛起球形成的原因

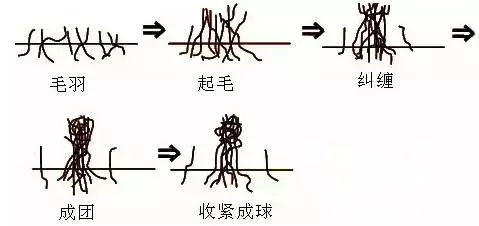

服裝在洗滌過(guò)程中或者實(shí)際穿著過(guò)程中，不斷經(jīng)受來(lái)自與外界、自身的摩擦，使織物表面的纖維端露出于織物，在表面呈現(xiàn)許多令人討厭的毛茸即為“起毛”，若這些毛茸在繼續(xù)穿用過(guò)程中不能及時(shí)脫落，就會(huì)互相糾纏在一起，被搓揉成球形顆粒，這種顆粒稱之為“起球”。

經(jīng)相關(guān)的研究表明：
A.棉、麻、絲等天然纖維（除毛織物外）起毛起球的程度較小。
B.錦綸、滌綸、腈綸、丙綸、再生纖維素纖維等常見化學(xué)纖維，易被抽出形成起毛起球。
C.化學(xué)纖維與天然纖維混紡后其起毛起球的程度會(huì)加劇。
2.檢測(cè)與評(píng)價(jià)
A 圓軌跡法（GB/T 4802.1-2008）

常見于服裝產(chǎn)品標(biāo)準(zhǔn)中FZ/T 73020-2012《針織休閑服裝》，GB/T22849-2014《針織T恤衫》，F(xiàn)Z/T 81004-2012《連衣裙、裙套》，F(xiàn)Z/T 81007-2012《單、夾服裝》，GB/T 2664-2009《男西服、大衣》等采用圓軌跡法測(cè)試織物的起毛起球性能。
測(cè)試原理：樣品通過(guò)標(biāo)準(zhǔn)摩擦頭，先進(jìn)行刷毛處理，然后用標(biāo)準(zhǔn)的羊毛華達(dá)呢進(jìn)行起球的摩擦。然后在規(guī)定光照條件下，對(duì)起毛起球性能進(jìn)行視覺(jué)描述評(píng)定。

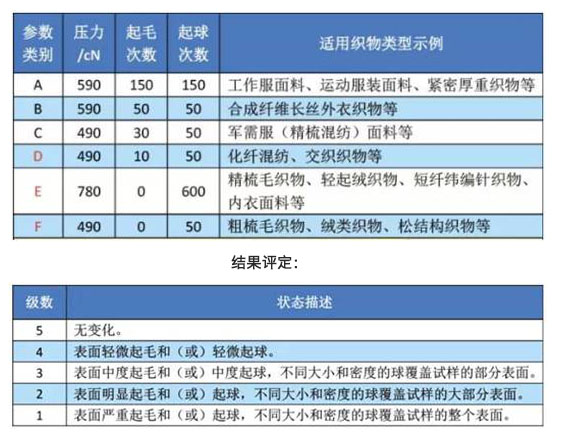

根據(jù)織物類型選擇相應(yīng)的試驗(yàn)參數(shù)，列表如下結(jié)果評(píng)定：

B 馬丁代爾法（GB/T 4802.2-2008）

常見于床上用品產(chǎn)品標(biāo)準(zhǔn)中GB/T 22843-2009《枕、墊類產(chǎn)品》，GB/T 22796-2009《被、被套》，F(xiàn)Z/T 62027-2015《磨毛面料床單》等采用馬丁代爾法測(cè)試織物的起毛起球性能。

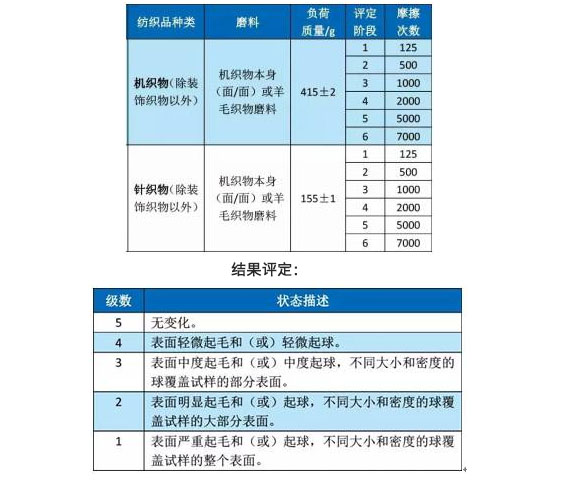

測(cè)試原理：根據(jù)試驗(yàn)參數(shù)，在規(guī)定的壓力下，圓形試樣以李莎茹（Lissajous）圖形的軌跡與織物本身或標(biāo)準(zhǔn)羊毛物磨料進(jìn)行摩擦，試樣能夠繞與試樣平面垂直的中心軸自由轉(zhuǎn)動(dòng)。

C 起球箱法 (GB/T 4802.3-2008 )

常見于含毛織物或仿毛織物產(chǎn)品標(biāo)準(zhǔn)中FZ/T 73005-2012《低含毛混紡及仿毛針織品》，F(xiàn)Z/T 73018-2012《毛針織品》，F(xiàn)Z/T 73009-2009《羊絨針織品》，F(xiàn)Z/T 73010-2008《針織工藝衫》等采用起球箱法測(cè)試織物的起毛起球性能。
測(cè)試原理：安裝在聚氨酯管上的試樣，在具有恒定轉(zhuǎn)速、襯有軟木的木箱內(nèi)任意翻轉(zhuǎn)。經(jīng)過(guò)規(guī)定的翻轉(zhuǎn)次數(shù)后，對(duì)起毛和（或）起球性能進(jìn)行視覺(jué)描述評(píng)定。一般粗紡織物翻轉(zhuǎn)7200轉(zhuǎn)，精紡織物翻轉(zhuǎn)14400轉(zhuǎn)。

測(cè)試原理：安裝在聚氨酯管上的試樣，在具有恒定轉(zhuǎn)速、襯有軟木的木箱內(nèi)任意翻轉(zhuǎn)。經(jīng)過(guò)規(guī)定的翻轉(zhuǎn)次數(shù)后，對(duì)起毛和（或）起球性能進(jìn)行視覺(jué)描述評(píng)定。一般粗紡織物翻轉(zhuǎn)7200轉(zhuǎn)，精紡織物翻轉(zhuǎn)14400轉(zhuǎn)。

結(jié)果評(píng)定：

D 隨機(jī)翻滾法（GB/T 4802.4-2009）

此方法國(guó)內(nèi)產(chǎn)品較少引用，國(guó)外產(chǎn)品使用較頻繁。
測(cè)試原理：將沿經(jīng)緯向45°裁剪的正方形試樣用粘合劑封住邊緣后放入鋪有軟木襯墊的隨機(jī)翻滾式起球箱中，并填有少量灰色短棉的圓筒狀試驗(yàn)倉(cāng)中，受葉輪和氣壓的作用隨意翻滾摩擦，摩擦的過(guò)程涉及到試樣與試樣之間的摩擦以及試樣與襯墊的摩擦。30分鐘后，在規(guī)定光源條件下，對(duì)起毛起球性能進(jìn)行視覺(jué)描述評(píng)定。

美邦儀器，我為檢測(cè)瘋狂打call！
