美邦儀器技術期刊丨三十九期
發布時間：2021-7-10
主 題：織物防滲水性能測試方法及升壓速率控制研究
1、織物滲水性能試驗方法的種類
目前在實驗室用于織物滲水性能的試驗方法可分兩類，第一類為由里向外的試驗機理，即靜水壓試驗法。該類方法將織物固定在密封容器的一面，在標準大氣壓的條件下充水并持續恒加水壓。觀察并記錄在多大的水壓下織物的背面滲出水珠。此時測得的水的壓力即為靜水壓。織物所承受的靜水壓值越大其防水性能就越好。第二類是由外向內試驗機理，即噴淋試驗。即從一定高度和角度向待測織物持續滴水或噴水，可測定水從織物被淋測浸透到另一側所需要的時間。也可測定經過一定的時間后試樣吸收的水量或觀察試樣的水漬形態。
2、織物滲水性能試驗中的升壓速率控制
在織物滲水性能試驗方法之一的靜水壓試驗法中，對水壓上升速率有著嚴格的要求。例如GB/T 4744-2013要求升壓速率為6.0kPa/min±0.3kPa/min精度要求很高，在做織物靜水壓試驗中，要保持上述精度的升壓速率，一般情況下較難實現。因為在一定壓力下，織物表面會產生異常變形，而且是突然加大，使原來穩定的升壓速率突然降低。除非使用由計算機組成一個壓力檢測控制系統，否則無法真正達到國標規定的水壓上升速率精度。
3、升壓速率對織物靜水壓試驗的影響分析
影響織物耐靜水壓性能的因素很多，主要與織物本身的結構參數和技術指標有關。
3.1織物的緊度
紗線之間距離的增大將直接影響耐水壓的高低。一般織物結構越緊密，其抗?jié)B水性能越好。
3.2涂層膜孔的大小
涂層膜孔的孔徑越大，涂層織物的耐靜水壓性能越差。
3.3接觸角θ的大小
當θ>90°時，織物具有抗水性能，此時隨著θ的增大，織物的耐水壓值也相應有所增加。
3.4涂層厚度
涂層太薄在表面不易連續成膜，使涂層織物的耐水壓能力降低；涂層厚，織物的耐水壓能力提高。
3.5織物的厚度
織物越厚，濕阻越大，耐水壓值就越大。
3.6紗線的粗細
對于吸濕性好的纖維制成的緊密織物來說，由于毛細效應的存在，減小紗線半徑，可提高織物的抗?jié)B水性。
3.7經緯紗線性能的好壞
受到水壓的作用，彈性好的經緯紗易伸長，從而導致相鄰經緯紗間隙的形成，水珠較易從中滲過，使得織物靜水壓值降低。
3.8涂層質量
要求整個布面均勻，具有一定的牢度。涂層質量越好，抗?jié)B水性能越好。實驗中發現，當升壓速度變化過快或變化值太大都會對織物形成一種水壓力沖擊。這種沖擊會造成織物表面快速滲出水珠，從而形成織物耐靜水壓降低的現象。但是試驗中發現同一種織物當升壓速率控制在恒定區別變化時，所測得織物耐靜水壓的壓力值變化不大。
走，隨我一起了解我司新研發的攝像頭自動識別水滴智能式織物滲水性測定儀

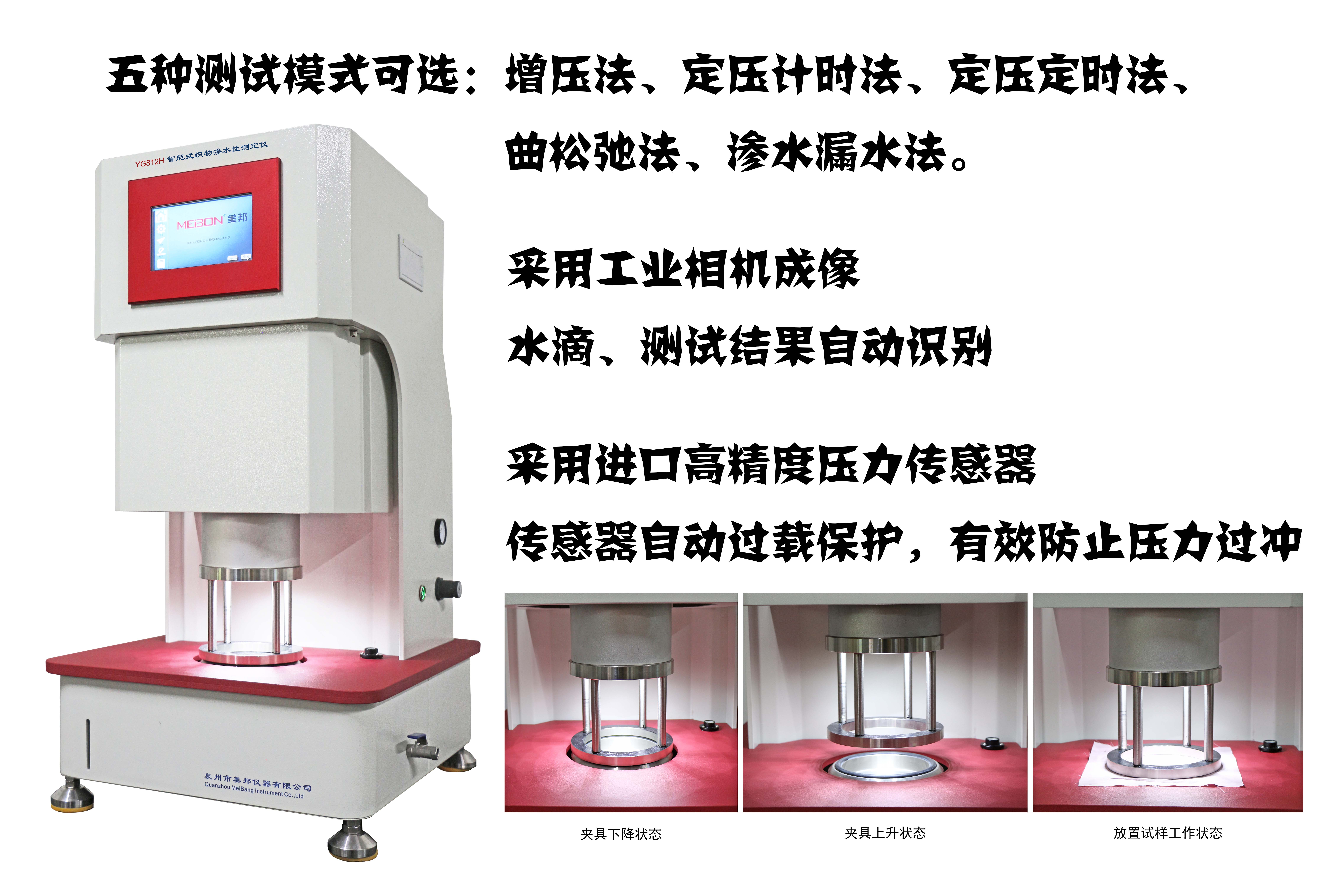

YG812H智能式織物滲水性測定儀
【適用范圍】
用于經過防水處理的各種織物（如帆布、涂層布、帳篷布、苫布、防雨服裝布及土工布材料等）抗?jié)B水性能的測定。
【符合標準】
GB/T 4744、FZ/T 01004、AATCC 127、DIN 53886、JIS L 1092
【儀器特性】
1、采用工業相機成像，水滴自動識別，測試結果自動識別，避免人工識別誤差，實現自動評級功能。
2、采用伺服電機驅動，微機控制水流量，加壓速率范圍寬且可無級可調，加壓速度準確。
3、采用進口高精度壓力傳感器，傳感器自動過載保護，壓力控制采用動態反饋調節，有效防止壓力過沖。
4、氣動夾持試樣，方便快捷，使試樣受力均勻，防止試樣損傷。
5、五種測試模式可選，增壓法，定壓計時法，定壓定時法，撓曲松弛及滲水漏水法。
6、七種測試單位可自由切換：Pa、kPa、mmHg、mmH2O、cmH2O、PSI、Bar。
7、內置專業LED照明裝置，方便觀察水珠；并配有專門水珠記錄按鈕；可記錄多次水珠壓力結果。
8、具有實驗過程試樣破裂自動識別停機并記錄實驗值。
9、工作臺面板及所有與水接觸的地方全部采用不銹鋼制作。
【技術參數】
1、技術指標：
型 號
|
測量范圍
|
精 度
|
水壓上升速率
|
試樣夾頭面積
|
-5型
|
100Pa～50kPa
|
0.2%F.S
|
(1～100)kPa/min
|
100cm2
|
-20型
|
500Pa～200kPa
|
(1～100)kPa/min
|
100cm2
|
-50型
|
1kPa～500kPa
|
(1～100)kPa/min
|
7.8cm2（選配）
|
-100型
|
訂制
|
2、壓力顯示分辨率：0.01kPa
3、傳感器測試精度：≤1%（單傳感器滿量程范圍內5%～100%）
4、實驗面積：100cm2、7.8cm2（選配）
5、加壓速率：1kPa～100kPa/min（無級可調）
6、工作模式：增壓法、定壓定時、定壓計時、滲水漏水、撓曲實驗
7、顯示模式：彩屏中英文、電腦操作
8、外形尺寸：500×440×780mm
9、重 量：70kg
10、電 源：AC220V 50Hz 500W

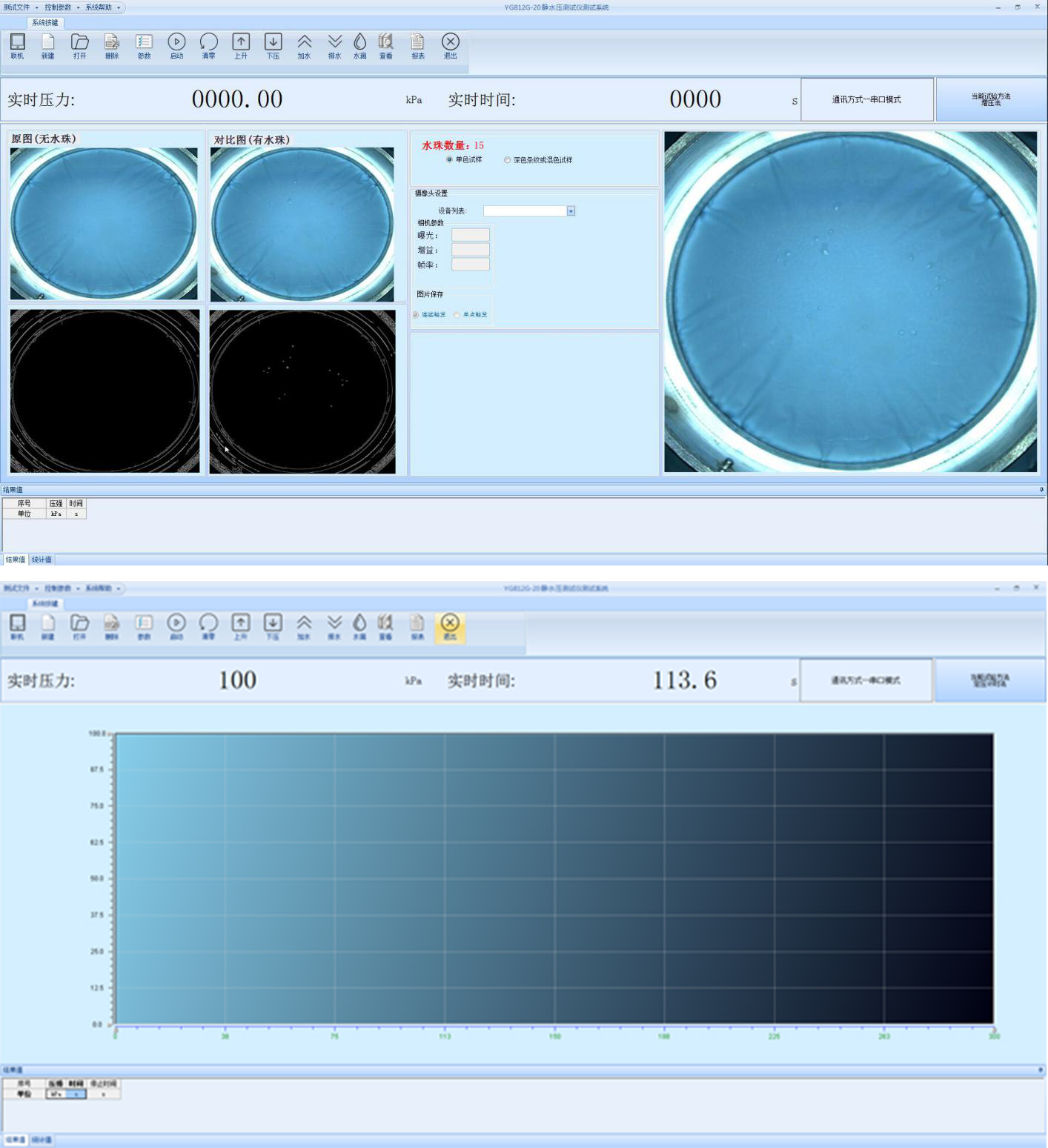

【軟件界面】
×
